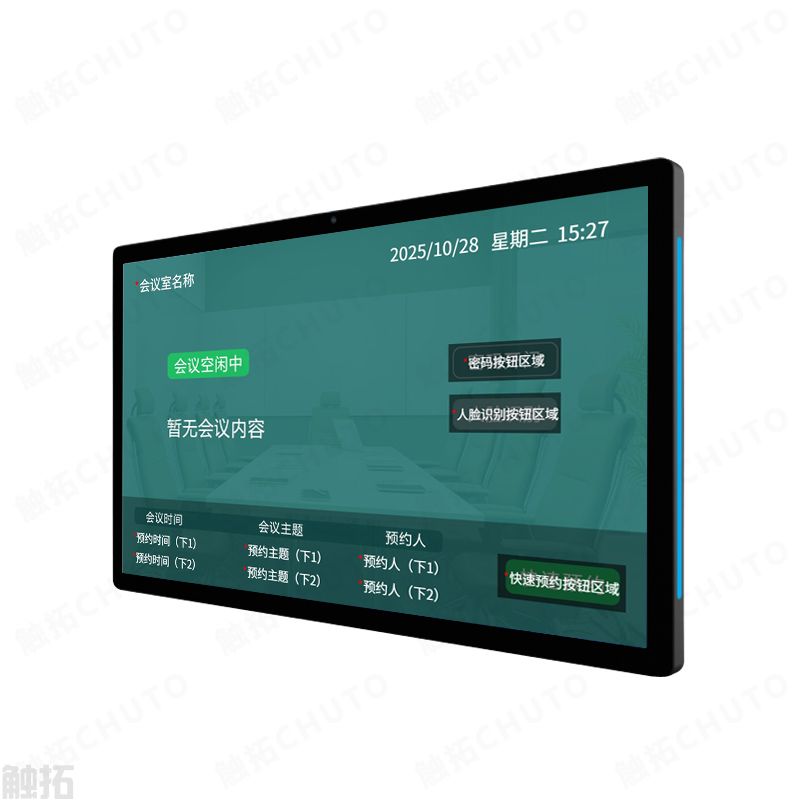

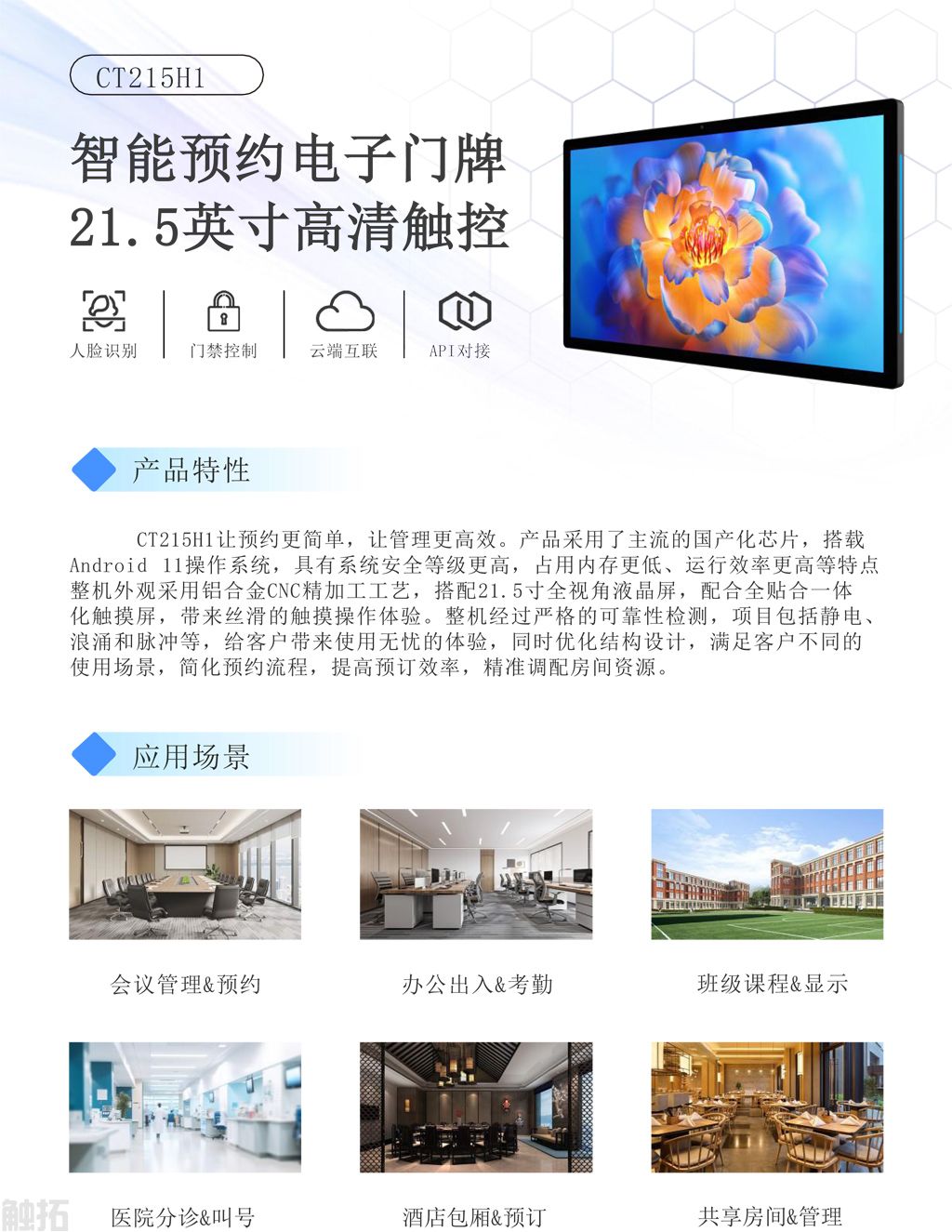

CT215H1 21.5 英寸智能预约电子门牌 完整技术参数

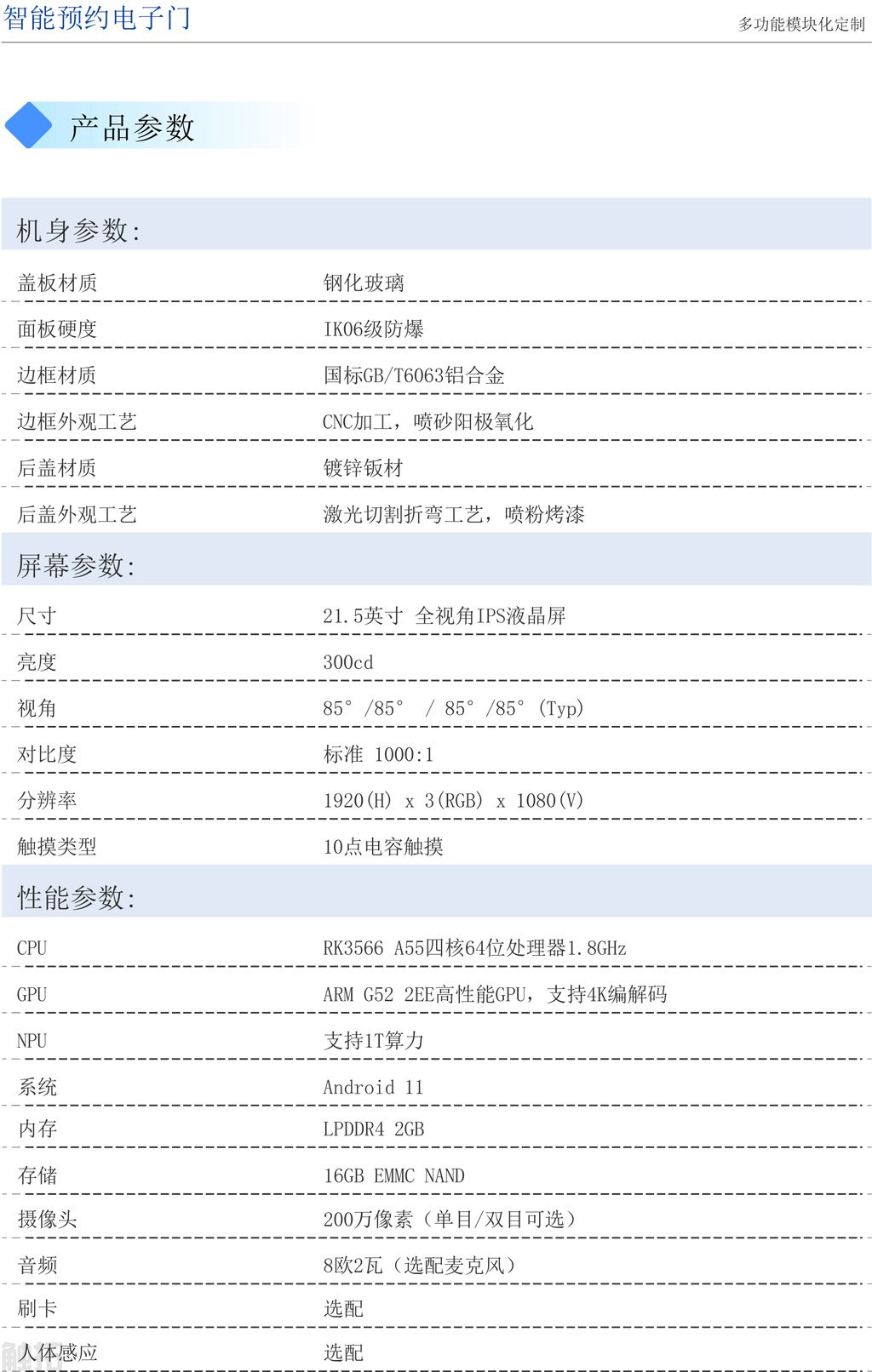

一、机身结构与外观参数

1. 盖板：钢化玻璃，IK06 级防爆面板

2. 边框：国标 GB/T6063 铝合金，CNC 精加工 + 喷砂阳极氧化工艺

3. 后盖：镀锌钣材，激光切割折弯 + 喷粉烤漆

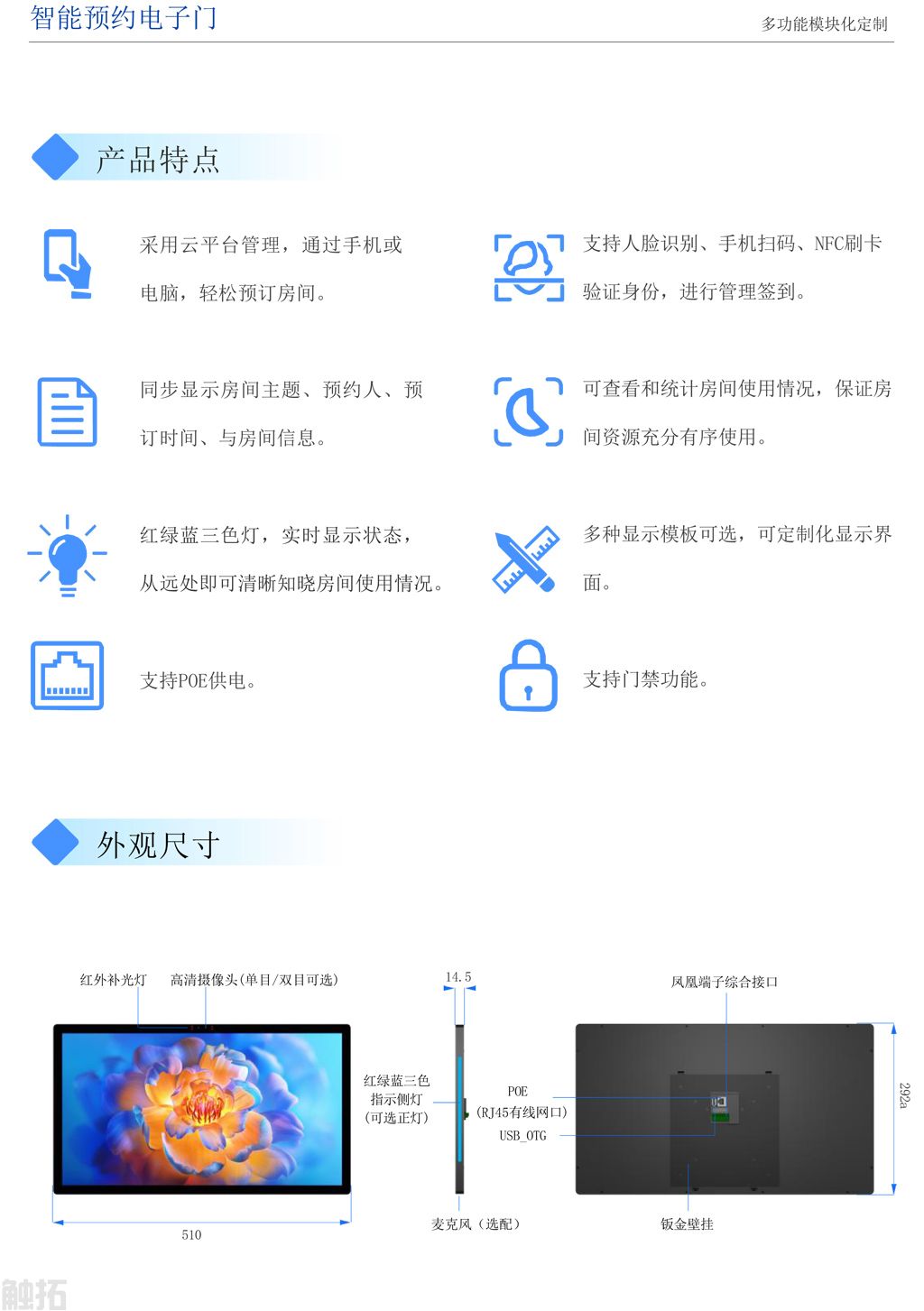

4. 整机尺寸：51029214.5mm

5. 包装尺寸：56234464mm

6. 安装方式：钣金壁挂安装

7. 防护等级：IP54

8. 指示灯：红绿蓝三色状态侧灯（可选正面指示灯）

二、屏幕与触摸参数

1. 屏幕规格：21.5 英寸全视角 IPS 液晶屏

2. 分辨率：1920×1080

3. 亮度：300cd/㎡

4. 可视角度：上下左右 85°/85°/85°/85°

5. 对比度：1000:1

6. 触摸：10 点电容全贴合触摸屏

三、硬件性能参数

1. 主控 CPU：RK3566 四核 A55 64 位，主频 1.8GHz

2. GPU：ARM G52 2EE，支持 4K 编解码

3. NPU：1T 算力

4. 运行内存：LPDDR4 2GB

5. 存储：16GB EMMC 闪存

6. 操作系统：Android 11

四、外设模块（模块化选配）

1. 摄像头：200 万像素，单目 / 双目可选，带红外补光灯

2. 音频：8Ω 2W 喇叭，麦克风选配

3. 识别签到：人脸识别、手机扫码、NFC 刷卡

4. 感应：人体感应（选配）

5. 通讯指示灯：红绿蓝三色状态灯

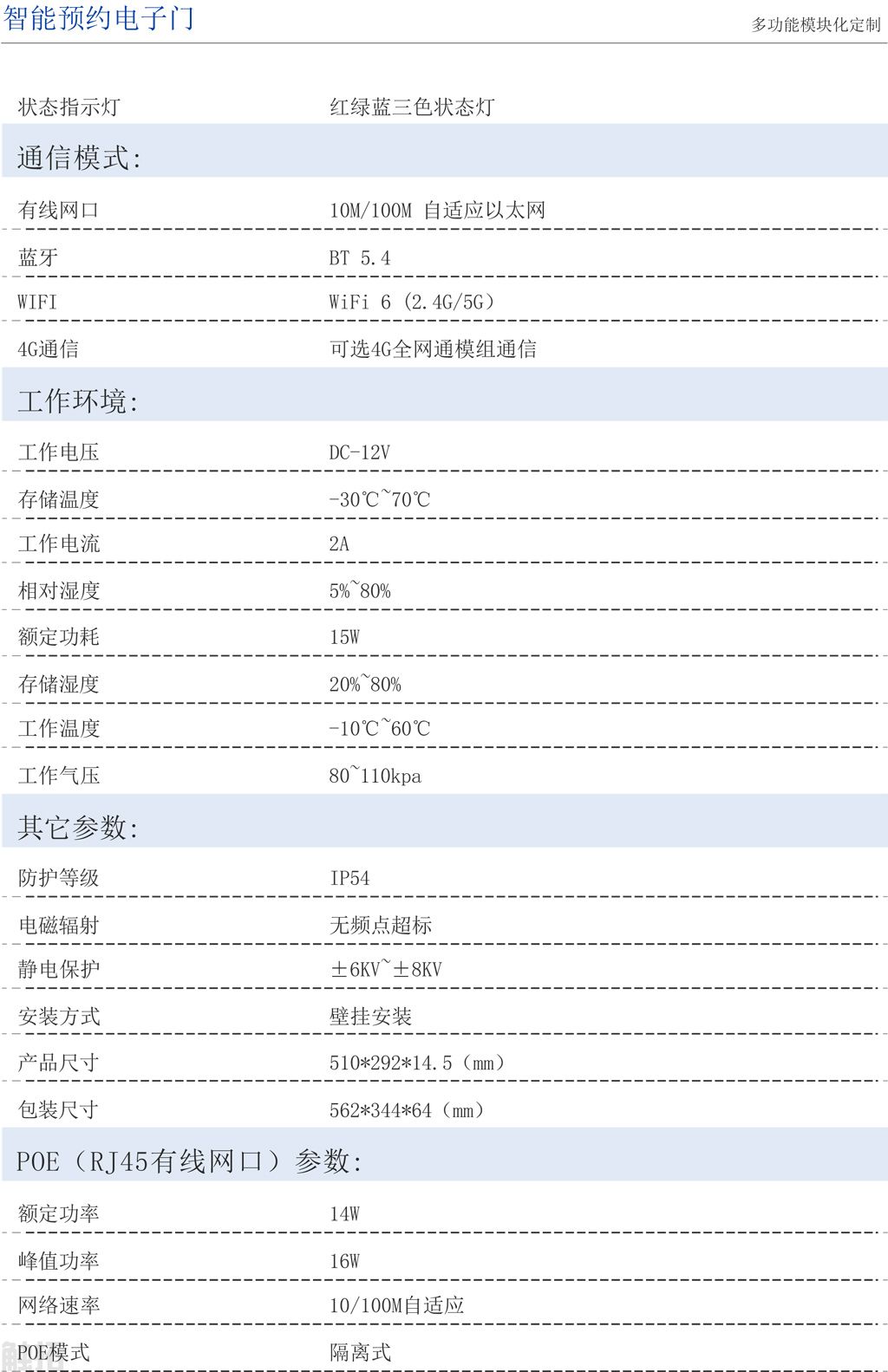

五、网络通信参数

1. 有线网口：RJ45，10/100M 自适应以太网，支持 POE 供电

2. 无线 WiFi：WiFi 6（2.4G+5G 双频）

3. 蓝牙：BT 5.4

4. 移动网络：4G 全网通模组（可选配）

POE 供电专项参数

• POE 模式：隔离式

• POE 额定功率：14W

• POE 峰值功率：16W

• 网络速率：10/100M 自适应

六、电气供电参数

1. 标准工作电压：DC 12V

2. 工作电流：2A

3. 整机额定功耗：15W

4. 静电防护：±6KV~±8KV，支持浪涌、脉冲抗干扰

5. 电磁辐射：无频点超标

七、工作 / 存储环境参数

1. 工作温度：-10℃ ~ 60℃

2. 存储温度：-30℃ ~ 70℃

3. 工作相对湿度：5% ~ 80%

4. 存储相对湿度：20% ~ 80%

5. 工作气压：80~110kpa

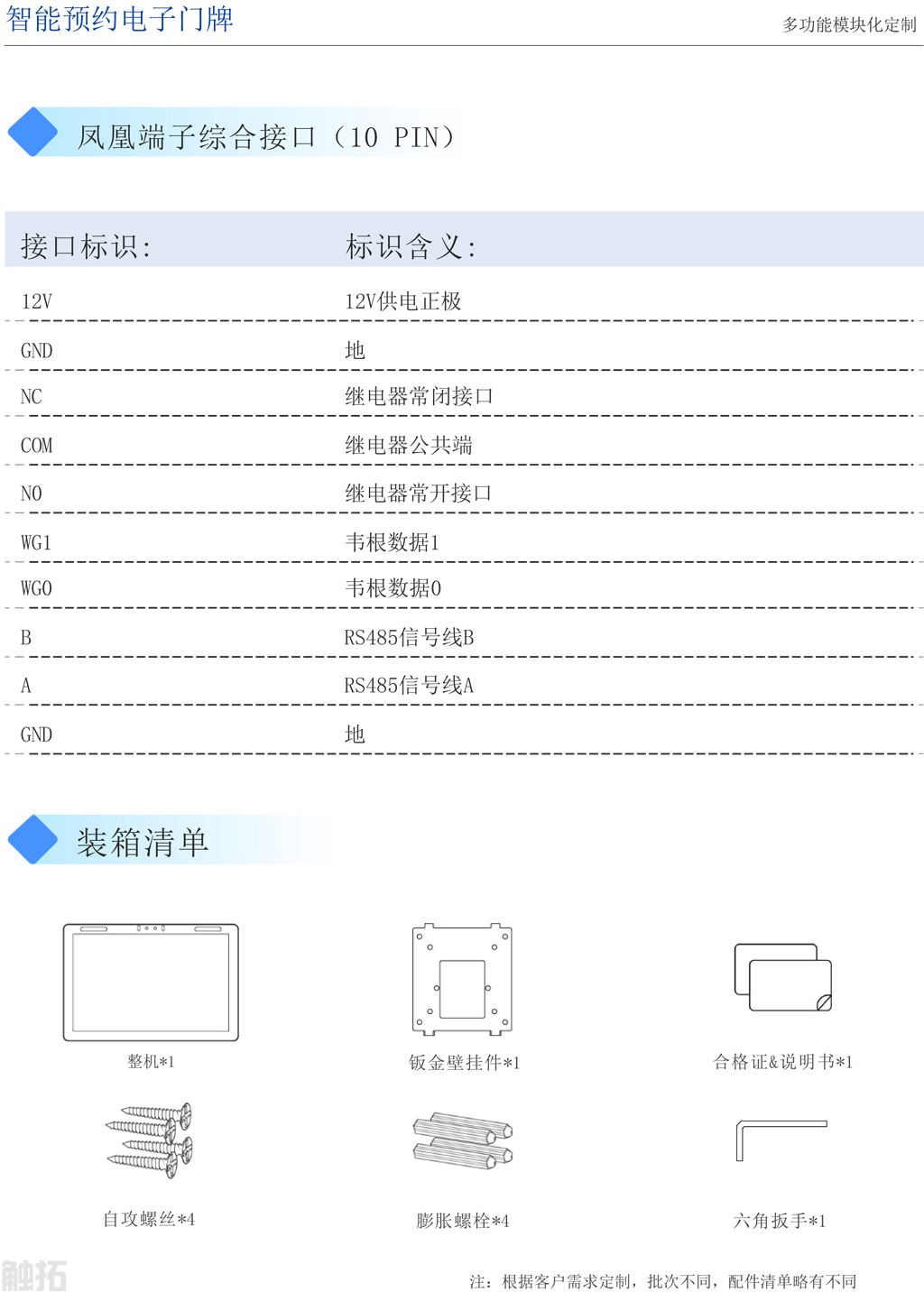

八、10PIN 凤凰端子综合接口定义

九、装箱标配清单

1. 电子门牌整机 ×1

2. 钣金壁挂件 ×1

3. 自攻螺丝 ×4

4. 膨胀螺栓 ×4

5. 六角扳手 ×1

6. 产品合格证 + 说明书 ×1

   备注：支持功能模块化定制，不同批次选配配件略有差异
